顎式破碎機的工作原理

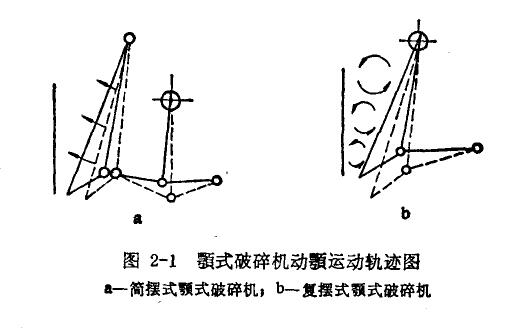

按動顎的運動特征分類，常見的顎式破碎機有兩種：由曲柄雙搖桿機構組成的動顎作簡單擺動式(又稱簡擺式)顎式破碎機，如圖2—1a所示；由曲柄搖桿機構組成的動顎作復雜擺動式(簡稱復擺式）顎式破碎機，如圖2—1b所示。大型和中型顎式破碎機多半制成簡擺式，復擺式多用于中、小型。目前，大型顎式破碎機已向復擺式發展。

復擺式顎式破碎機的動顎相當于曲柄擺桿機構中的連桿，也既是說動顎是作平面平行運動，動顎上各點的軌跡是各不相同的，見圖2—1b，靠近上部各個點的運動軌跡接近于圓，而靠近下部的各個點的軌跡近于圓弧，靠近中間部分的各個點的軌跡近似橢圓。動顎上部水平行程較大，約為下部的1．5倍(假定動領底部水平行程為?)，如圖地b成示，可以滿足破碎物料所需的壓縮量，而且動顎垂直方向的行程又遠大于水平行程。動顎的這種運動，有利于排料和提高生產能朗力。

圖2—2a為簡單擺動式顎式破碎機，活動領板3以懸掛軸6為支點，偏心軸2通過連桿5及前后推力板4帶動活動顎飯作往復擺動，這種顎式破碎機的活動顎板僅以懸掛掛軸為支點只作往復擺動，故稱簡單擺動式。其動顎土各點的運動軌跡是以懸掛軸為中心的半徑不等的圓弧，如圖2—1a所示，而且動顎水平行程上部小，向下逐漸增大，至動顎底部即排料口處為最大�？梢�(jiàn)處在破碎腔上部較大塊的物科得不到破碎所必需的壓縮量，破碎負荷大部集中在破碎腔下部，造成動顎板工作不均衡，降低了破碎機的生產能力。動顎的垂直行程小，物科對顎板的磨損作用較復擺式顎式破碎機為輕。
