復擺顎式破碎機的構造

    我國生產的復擺式顎式破碎機的構造如圖2—6所示。這種破碎機的動領14直接懸掛在偏心軸13上。動顎的下部由推力板5支撐。推力板的另一端支撐在與機架15的后壁相連的楔形調整機構的楔鐵7上。

    在偏心軸的兩端裝有飛輪12和皮帶輪16(也起飛輪作用)。在飛輪與皮帶輪輪緣上有配重，用以部分的平衡連桿運動時所產生的慣性力。

    當偏心軸按逆時針方向旋轉時，動顎便作復雜運動--動額上端的運動軌跡近似為圓形，而動顎上端則為橢圓形。動顎的這種運動不僅產生壓碎力，而且也產生磨碎力。

    排礦口的調整是借楔形調整機構來實現的。楔鐵7沿導軌左右移動時，可使排礦口減小或增大。

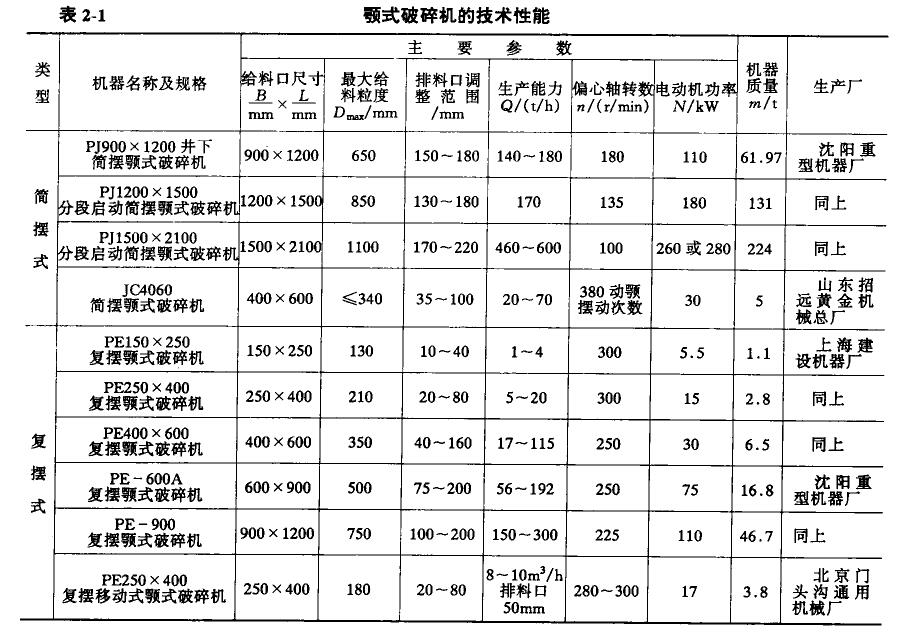

    復擺顎式破碎機采用滾動軸承。破碎機的其他部件與簡擺領式破碎機相似。上述900mmxl200mm井下簡擺額式破碎機與復擺頤式破碎機的排礦口調整和保險部是不理想的。目前，我國所設計制造的新型顎式破碎機都采用液壓調整和液壓保險。表2—1列出國產顎式破碎機的技術性能。

    20世紀60年代中期，隨著露天開采比重的增加和大型挖掘機、大型自卸汽車的采用，露天礦運往破碎車間的礦塊粒度達1．5m一2m，同時被采礦石的品位日益降低，要保持原有的生產量就必須大大增加開采量和破碎量．因而就使破碎機朝大型、高生產率的方向發展。在70年代興建的選礦廠中已經充分顯示出其優越性，同時也暴露了一些問題。進入20世紀80年代，這種大型化的發展已趨于停止。目前各國生產的各種破碎機，不論從技術規格，品種和性能，都足以滿足大型選礦廠建設的需要。因此，降低能耗，降低鋼耗，提高經濟效益是當今破碎設備發展的總的方向。所以，近幾年設備規格并沒有增大，目前在金屬礦山使用最大的復擺顎破碎機仍是瑞典生產的2100mm x 2100mm機，最大的簡招領式破碎機為美國的3000mm x 100mm機。
