PFQ礦石破碎機

產品介紹工作原理產品特點 技術參數 應用案例相關產品

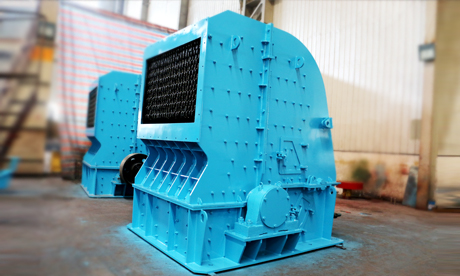

PFQ礦石破碎機-01

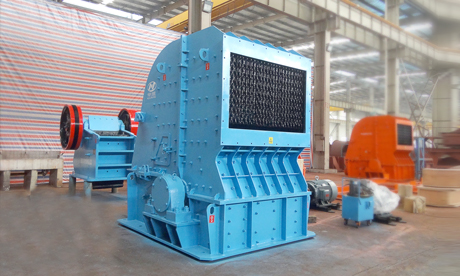

PFQ礦石破碎機-02

PFQ礦石破碎機

PFQ礦石破碎機產品介紹

PFQ礦石破碎機是我公司開發研制的高效反擊式破碎機，該產品結構獨特，破碎力強，適用花崗巖、玄武巖、河卵石混凝土破碎。廣泛適用于水利水電、高速高鐵、建材礦山等多種基礎施工行業建筑用砂石骨料的加工破碎及城市建筑垃圾處理的粗、中、細碎作業。

排料粒度：

25-50（mm）【80-90%】

生產能力：

46-670 (t/h)

應用領域：廣泛用于水泥、建材、化工、水電、高速公路、高鐵等行業人工砂石料的破碎作業以及建筑垃圾處理。

適用物料：特別適用于水電工程等特殊行業使用的建筑骨料，如玄武巖、安山巖、河卵石、花崗巖等物料的破碎。

產品畫冊 在線咨詢

PFQ礦石破碎機工作原理

PFQ礦石破碎機主要由上機架（左、右）組成的渦旋破碎腔和P段破碎區、下機架、轉子部、第一調整部（S破碎段）、第二調整部（T破碎段）和傳動部組成。

電機經過三角帶傳動，帶動轉子高速運轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部齒形反擊板后反彈自由下落，不斷同后續往上沖擊的物料碰擊破碎，未充分破碎大塊和料在P破碎腔頂部的厚齒板與板錘作用下產生的巨大的壓力與彎曲力，即使很難破碎的物料也輕易被粗碎后進入下段S破碎腔。S破碎腔齒形襯板同轉子錘板間間隙較小，物料在此受到摩擦沖擊、折斷、擠壓而得到中碎，進入T破碎腔細碎。

PFQ礦石破碎機產品特點

三段式破碎，產能高，破碎力強

1.該機結構設計獨特，有高大渦旋破碎腔和P、S、T三段破碎區，使破碎效率更高，產能更大。

2.優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比大。

3.特殊設計的抗磨合金"C"形板錘，使其打擊面形狀在整個壽命周期內保持不變，確保產品粒形和級配穩定。

4.標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強 ，利用率更高，使用壽命更長。

5.獨特的板錘固定裝置，使得板錘穩定性更高，拆裝更方便、大幅提高工作效率。

6.該設備的排料間隙可以根據成品粒度、級配要求靈活調整。

7.標配液壓?jiǎn)㈤]機構或選配更換板錘用的專用起吊工具，應用靈活，操作簡便。

PFQ礦石破碎機處理能力大，產量高，成品料粒度均勻，廣泛應用于礦石破碎，冶金，高速公路，水利水電，建筑等領域。因其高產、高效，破碎能力強，配合顎式破碎機可用于水泥砂石料加工工藝。

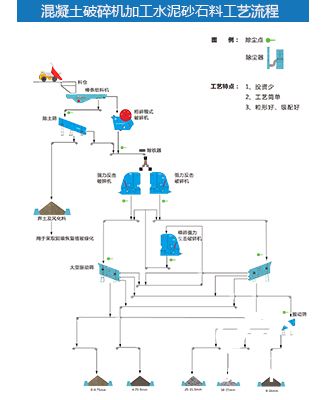

礦石破碎機加工水泥砂石骨料破碎工藝

原料 - 給料機 - 顎式破碎機（石頭破碎機） - 混凝土破碎機 - 振動篩 - 成品。

第一階段：粗碎

花崗巖大塊物料由振動給料機輸送到顎式破碎機進行粗碎，粗碎后的物料經振動篩篩分后，輸送至反擊式破碎機進行中細碎。

第二階段：中細碎

輸送到反擊破的花崗巖經過中細碎后，利用振動篩進行篩分，較大顆粒物料返送到反擊破再次破碎。

第三階段：成品包裝&運輸

破碎后的花崗巖，由振動篩按物料粒度大小進行篩分，如需清潔，可送入洗砂機清洗。最后可進行包裝運輸。

PFQ礦石破碎機技術參數

規格型號	最大給料粒度		排料粒度	生產能力（t/h）	功率	外形尺寸
規格型號	＜150MPa	＜250MPa	排料粒度	生產能力（t/h）	功率	外形尺寸
PFQ0808	200	150	-25（80-90%）	46	55	1900×1860×2150
PFQ1108	300	180	-30（80-90%）	80	75	2845×2000×2265
PFQ1110	400	200	-35（80-90%）	100	110	2845×2250×2265
PFQ1113	400	200	-40（80-90%）	150	132	2845×2420×2265
PFQ1310	500	250	-40（80-90%）	180	160	3050×2120×2900
PFQ1313	500	250	-40（80-90%）	225	200	3050×2420×2900
PFQ1315	600	300	-40（80-90%）	280	250	3050×2675×2900
PFQ1320	600	300	-40（80-90%）	350	2×200	3050×3200×2900
PFQ1515	800	350	-40（80-90%）	400	2×220	4310×3030×3660
PFQ1520	800	400	-40（80-90%）	500	2×250	4980×3600×3100
PFQ1720	900	450	-50（80-90%）	580	2×280	5540×3830×4600
PFQ1725	900	500	-50（80-90%）	670	2×315	5540×4330×4600
