錘式破碎機是利用高速回轉錘子的打擊作用而進行破碎的。如圖3-4-9所示，工作時，鉸接的錘頭高速回轉，對給入的大塊物料進行打擊，并使其拋向機體內避的承擊扳上，在承擊板上物料進一步?jīng)_擊破碎后，落到下面的箅條上，粒度合格的產物從箅條縫隙中排出，箅條上的物料繼續被錘頭打擊、擠壓或研磨，直至今部滲過箅條為止。錘式破碎機適用于破碎脆性物料，可將煤破碎到3—13mm以下，而且保證產物中不混入過大粒度的顆粒，故在選煤廠中多用于中煤的中碎和細碎作業。

錘式破碎機又可分為兩類：單轉子錘式破碎機和雙轉子錘式破碎機。選煤廠多使用單轉子錘式破碎機。

錘式破碎機的規格用轉于工作直徑D和轉子長度L表示，即D×L，單位為mm。

錘式破碎機具有結構簡單、機器緊湊、處理能力大、破碎比大以及功率消耗小等優點。其主要缺點是物料含水分過高時易堵塞箅條縫和錘頭磨損較快。

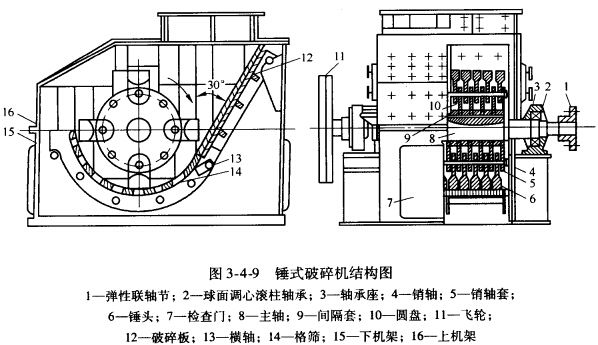

圖3-4-9所承的是我國生產的F1600×1600單轉子不可逆錘式破碎機的結構圖，該機器由傳動裝置、轉子、格篩和機架等部分組成。

電動機通過彈性聯軸節直接帶動主軸旋轉。主軸通過球面調心滾柱鈾承安裝在機架兩側的軸承座中，在主軸的一端裝有起緩沖作用的飛輪。轉子由主軸、圓盤和錘頭等組成。主袖上裝有11個圓盤，圓盤間裝有間隔套，以防止圓盤軸向竄動。錘頭鉸接懸掛在貫穿所有圓盤的銷軸上。圓盤上還配有第二組銷軸孔，當錘頭磨損20mm后，可將錘頭及銷軸移到第二組孔內安裝，以繼續利用錘頭。格篩設在轉子下方，由弧形篩架和篩板組成。篩板利用自重和相互擠壓力式固定在篩架上，弧形篩架兩端懸掛在橫軸上，橫軸通過吊環螺栓懸掛在機架外側的凸臺上，調節吊環螺栓可以改變錘頭頂部與篩板之間的間隙。格篩左端與機架內壁有一間隔空腔，便于非破碎物從此空腔排出機外；格篩的右上方裝有平面形破碎板。國產單轉子錘式破碎機的技術特征見表3-4-2。
